Алмазный карандаш для правки абразивных кругов
Правка кругов алмазным карандашом — один из ключевых процессов в технологии шлифования, напрямую влияющий на точность обработки, качество поверхности и стабильность работы шлифовального оборудования. Со временем абразивный круг теряет первоначальную геометрию, «замыливается», на его поверхности образуются прижоги и неровности. Чтобы восстановить режущую способность и форму инструмента, применяется правка с использованием алмазного карандаша.
Алмазный карандаш представляет собой инструмент с закреплённым природным или синтетическим алмазом, обладающим высокой твёрдостью и износостойкостью. Благодаря этим свойствам алмаз эффективно снимает связку и затупившиеся зерна абразивного круга, открывая новые режущие кромки. Такой способ правки применяется как в единичном, так и в серийном производстве, в машиностроении, инструментальном и ремонтном цехе.
Основная задача правки шлифовального круга заключается в восстановлении его геометрической формы и рабочей поверхности. При работе без правки круг начинает резать хуже, возрастает сила резания, повышается температура в зоне обработки, ухудшается шероховатость детали. Регулярная правка позволяет сохранить точность размеров, снизить нагрузку на шпиндель станка и продлить срок службы самого круга.
Алмазный карандаш используется для правки кругов различных типов: плоских, тарельчатых, профильных, а также кругов на керамической, бакелитовой и металлической связке. Он подходит для обработки как обычных корундовых кругов, так и высокоточных инструментов, применяемых в чистовом и прецизионном шлифовании.
Процесс правки начинается с установки алмазного карандаша в держатель станка. Важно обеспечить жёсткую фиксацию инструмента, так как любые вибрации негативно влияют на качество правки и износ алмаза. Алмаз подводится к вращающемуся кругу с заданной подачей, обычно небольшой и равномерной. Контакт осуществляется по касательной, что позволяет снимать минимальный слой материала и формировать ровную рабочую поверхность.
Скорость вращения круга, подача и глубина правки подбираются в зависимости от диаметра круга, его зернистости и связки. При грубой правке используются большие подачи, при чистовой — минимальные, что обеспечивает высокую точность и гладкость поверхности круга. Для улучшения результата часто применяют охлаждающую жидкость, которая снижает нагрев и уменьшает износ алмаза.
Существует несколько видов алмазных карандашей. Наиболее распространены однокристальные, в которых используется один алмаз, обеспечивающий высокую точность правки. Также применяются многокристальные карандаши, содержащие несколько алмазных зёрен, что увеличивает ресурс инструмента и делает его более устойчивым к сколам. Выбор конкретного типа зависит от требований к точности и условий эксплуатации.
Правка кругов алмазным карандашом имеет ряд преимуществ по сравнению с другими методами. Она обеспечивает высокую точность профиля, стабильное качество поверхности и повторяемость результатов. Алмазный карандаш прост в использовании, не требует сложной настройки и подходит для большинства шлифовальных станков. Кроме того, он позволяет эффективно работать с кругами малых и средних диаметров.
При эксплуатации важно соблюдать правила износа алмазного инструмента. По мере работы рабочая грань алмаза притупляется, и его необходимо периодически поворачивать или переворачивать, чтобы использовать свежую кромку. Это значительно увеличивает срок службы карандаша и поддерживает качество правки на стабильном уровне.
Ошибки при правке могут привести к ускоренному износу круга и алмаза. К наиболее распространённым относятся слишком большая подача, недостаточная жёсткость крепления, отсутствие охлаждения и неправильный угол контакта. Соблюдение технологических рекомендаций позволяет избежать этих проблем и добиться оптимального результата.
Правка шлифовальных кругов алмазным карандашом особенно востребована в производстве деталей с высокими требованиями к точности и чистоте поверхности. Она применяется при изготовлении валов, втулок, подшипниковых поверхностей, инструментов и штампов. В ремонтных работах правка позволяет быстро восстановить работоспособность круга без его замены, что снижает затраты и простои оборудования.

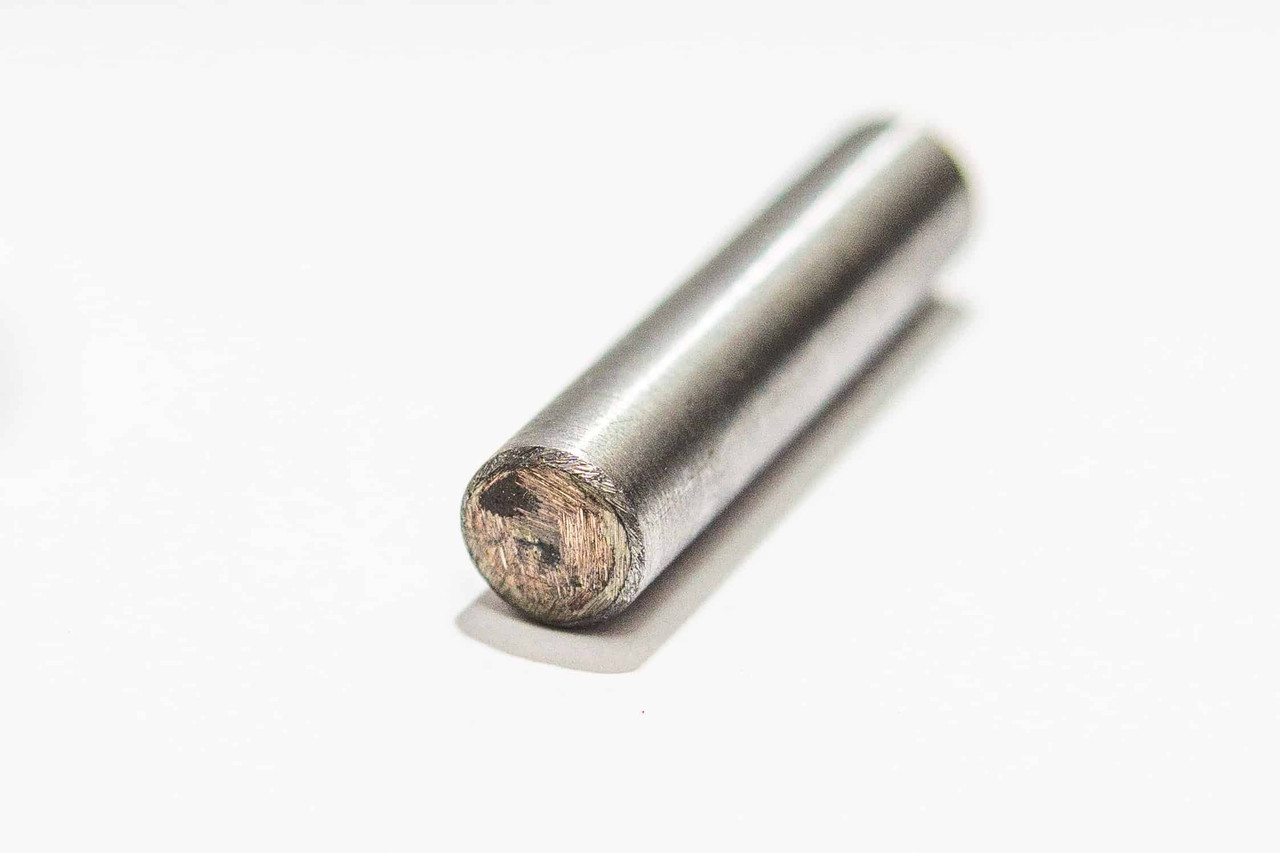

Карандаш для алмазного круга
Таким образом, правка кругов алмазным карандашом является неотъемлемой частью эффективного шлифовального процесса. Грамотно выполненная правка обеспечивает стабильную работу станка, высокое качество обработки и экономичность производства. Использование алмазного карандаша позволяет максимально раскрыть потенциал абразивного инструмента и добиться предсказуемого результата даже при высоких требованиях к точности.
